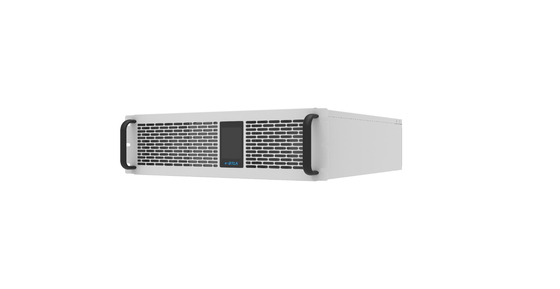

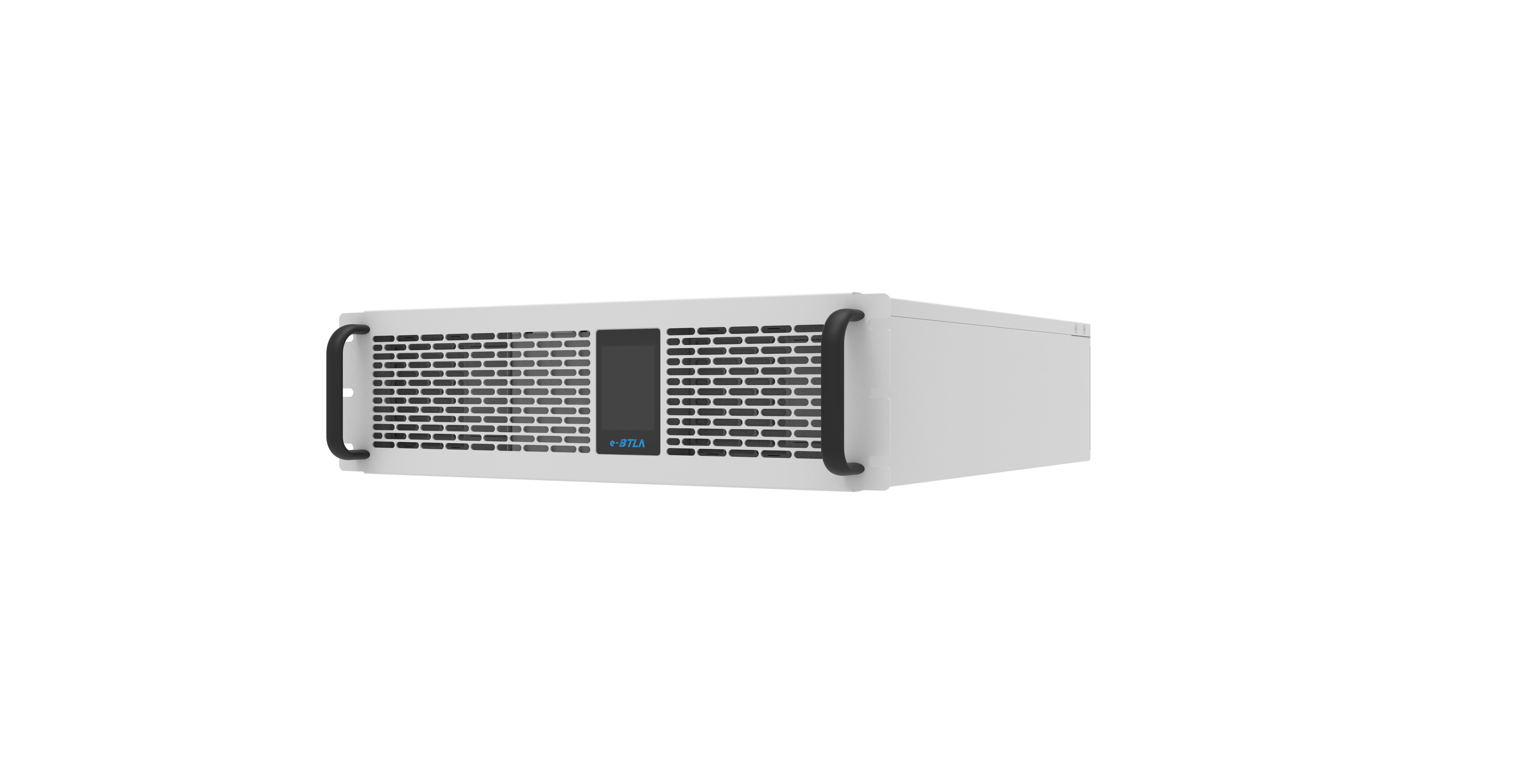

Sicurezza Modulo di alimentazione bidirezionale AC DC 12 KW Alta frequenza Isolato

Dettagli del prodotto
Luogo di origine: Cina
Marca: ANE
Numero di modello: BTLA-MTS012-120M-01
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10
Prezzo: Exwork: 3,000~6,000 USD
Imballaggi particolari: Cartucce
Tempi di consegna: 45 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 2000 unità al mese

Informazione dettagliata

Luogo di origine Cina Marca ANE
Numero di modello BTLA-MTS012-120M-01 Efficienza: ≥ 92%
Umidità: 0 ~ +95% RH Frequenza: 50/60 Hz
Voltaggio CA: 220VAC±15% Temperatura di funzionamento: -20℃~+45℃
Potenza di uscita: 12 kW Protezione: Sovraccarico, sovratensione, cortocircuito
Cablaggio: Sistema a tre fili monofase Peso: 22 kg
Gamma di tensione di CC: 10Vdc-450Vdc Gamma corrente di CC: ±120A
Fuori griglia/tempo di commutazione collegato a griglia: <10ms> Tempo di commutazione avanti e indietro: ≤10ms
Funzione di avvio AC/DC: - Sì, sì. H*W*D: 131*436*540 mm

Descrizione di prodotto

Modulo di alimentazione bidirezionale AC/DC isolato ad alta frequenza da 12 kW



Introduzione del prodotto

12 kW 120A 10Vdc-450Vdc Modulo di alimentazione bidirezionale AC/DC isolato ad alta frequenza

apparecchiature di alimentazione bidirezionale della serie BTLA-MTS, destinate a tre sistemi elettrici (batteria, motore, comando elettronico) e veicoli a celle a combustibile,sviluppo di attrezzature professionali per il collaudo di pile e di alta potenza AC/DCLa progettazione completamente digitale garantisce l'accuratezza e l'efficacia del controllo e presenta le caratteristiche di uscita stabile e risposta rapida.Esso è utilizzato nel test di carica e scarica di vari tipi di batterie (batterie al litio)., batterie di alimentazione, batterie di stoccaggio dell'energia), ricerca e sviluppo e produzione di veicoli elettrici come il propulsore elettrico, AC/DC a bordo, DC/DC, nonché ricerca e sviluppo e produzione di pile di ricarica AC/DC, ecc.



Caratteristiche

  • Trasferimento di energia bidirezionale, interruttore senza soluzione di continuità a quadrante trasversale;
  • Ampia gamma di tensione di uscita, alta precisione, risposta dinamica rapida;
  • Isolamento ad alta frequenza, maggiore sicurezza;
  • Protezione di sicurezza multipla, protezione da sovra-/sotto-tensione di ingresso, connessione di uscita contro inversione, protezione da cortocircuito, protezione da sovra-temperatura, rilevamento anomalo del condotto del vento, ecc.;
  • Progettazione modulare, facile manutenzione, supporto all'espansione della capacità parallela;
  • Ampia gamma di temperature di funzionamento: -20 °C ~ 45 °C;
  • Equipaggiati con funzione di commutazione in rete/fuori rete;
  • Progettazione di interruttori morbidi, basse perdite, elevata efficienza;
  • DSP design, realizzare il controllo digitale completo;
  • Funzioni sia di comando locale che di comando remoto;
  • ricca interfaccia esterna;
  • Progettazione termica rigorosa del sistema, bassa elevazione della temperatura, lunga durata;
  • Controllo touch screen, semplice e intuitivo.

Parametro tecnico

Parametri laterali CA

    BTLA-MTS012-120M-01
  • Potenza di ingresso nominale
12 kW
cablaggio Sistema a tre fili monofase
intervallo di tensione 220Vac±15%
Frequenza e gamma nominali 45 ∼ 65 Hz ((Rete di alimentazione adattabile 50/60 Hz)
Intervallo di regolazione del fattore di potenza ± 1
THDi ≤ 5%


Parametri laterali in CC

    BTLA-MTS012-120M-01
  • Voltaggio nominale
  100 Vdc
  • Corrente nominale
  120A
Intervallo di tensione   10Vdc-450Vdc
Intervallo di corrente   ± 120A
Precisione della tensione 00,1% F.S.
  • Precisione corrente
00,1% F.S.
Limitazione della tensione - Sì, sì.
  • Limitazione della corrente
- Sì, sì.


Caratteristiche di base

  Descrizione
Funzione di avvio AC/DC - Sì, sì.
Tempo di commutazione avanti e indietro ≤ 10 ms
Tempo di commutazione fuori rete/connesso alla rete ≤ 10 ms
  • Efficienza massima
92%
S*W*D 131*436*540 mm
  • Peso ((kg)
22 kg


Condizioni ambientali

  • Intervallo di temperatura di funzionamento
°C -20°C~+45°C
  • Intervallo di umidità di lavoro
% RH < + 95 Umidità relativa, non condensante
Temperatura di conservazione °C -40 ~ +55
  • Umidità di stoccaggio
% RH 0 ~ +95 Umidità relativa, non condensante
  • Modalità di raffreddamento
-
  • raffreddamento forzato ad aria

  • Altezza
m 3000
  • Grado di protezione
- IP20
  • Noise
dB < 70


Comunicazione

Modalità di comunicazione -
  • CAN, RS485, Ethernet, contatto a secco

Segnalazione - Diversi segnali di protezione, segnali di tensione e di corrente
Segnale di ricezione - Su e fuori segnale


Tutte le prestazioni e i parametri devono essere confermati dal nostro dipartimento tecnico.
