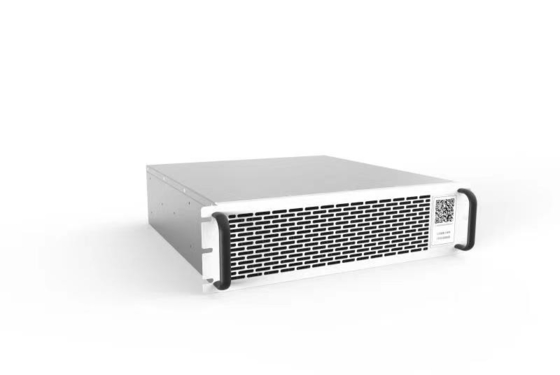

Modulo di alimentazione bidirezionale AC / DC da 60 kW per la microgrid e il sistema di stoccaggio dell'energia

Dettagli del prodotto
Luogo di origine: Cina
Marca: ANE
Numero di modello: BTLA-PMA060-A012-HL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10
Prezzo: FOB: 2,000 USD~7,000 USD
Imballaggi particolari: Cartone
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: T/T,
Capacità di alimentazione: 20000 al mese

Informazione dettagliata

Luogo di origine Cina Marca ANE
Numero di modello BTLA-PMA060-A012-HL Potenza nominale: 60 kW
Frequenza nominale: 50 Hz/60 Hz Tensione nominale: AC380V
Intervallo di tensione: AC380V±15% Gamma di tensione (DC+/-): 50Vdc 950Vdc
Gamma corrente: ± 140A Contenuto armonico di THDi: ≤3%
THDu: ≤3% Tempo di commutazione di andata ed inverso: <10ms>
Efficienza: ≥ 96,5%% Tempo medio fra guasto (MTBF): ore >100000
Temperatura di conservazione: -40℃~+55℃ Metodo di raffreddamento: Raffreddamento ad aria forzata intelligente
Altezza: <3000m> Comunicazione: RS485, LATTA, Ethernet, contatto a secco
Livello di protezione: IP20 Noise: <70db
Dimensione (H*W*D): 129*443*470 mm

Descrizione di prodotto

Modulo di alimentazione bidirezionale AC / DC da 60 kW per la microgrid e il sistema di stoccaggio dell'energia



Prodotto Introduzione

Questo convertitore bidirezionale AC/DC di stoccaggio dell'energia adotta un design modulare, un algoritmo di controllo avanzato per realizzare il parallelo multi-macchina e ha una funzione di compensazione di potenza reattiva.La serie di prodotti ha funzioni di monitoraggio locale e di programmazione remota del sistema EMS, con un'eccellente capacità di adattamento al carico e adattabilità alla rete elettrica, allo stesso tempo, la progettazione indipendente dei condotti d'aria lo rende in grado di far fronte efficacemente a una varietà di ambienti di applicazione complessi,il sistema è più sicuro, affidabile, economica e adattabile all'ambiente.



Caratteristiche

Alta efficienza

  • Valore PF è ±1 sul lato CA, migliorare la capacità di carico
  • La nostra tecnologia brevettata è stata adottata per realizzare il flusso bidirezionale di energia
  • Risposta dinamica elevata, tempo di commutazione a pieno carico inferiore a 10 ms
  • Output di ampia gamma di tensione, alta precisione, risposta dinamica rapida

Sicurezza

  • Ampio intervallo di temperatura di lavoro: - 20 °C ~ + 45 °C
  • La tecnologia parallela scaglionata, riduce la corrente d'onda
  • Protezione di sicurezza multipla, protezione da sovra/sotto tensione d'ingresso, connessione anti-inversione di uscita, protezione da corto circuito, protezione da sovra-temperatura, rilevamento anomalie del ventilatore, ecc.

Intelligenza

  • Tecnologia di controllo intelligente multidimensionale del ventilatore, che riduce il consumo di energia e il rumore
  • DSP progettazione e realizzare il controllo digitale completo
  • Basse perdite in standby
  • Interfaccia esterna è ricca, cooperando con l'accesso isolamento trasformatore

Comodo

  • Progettazione modulare, facile da mantenere e supporta l'espansione parallela
  • Alta densità di potenza, piccolo volume, peso leggero
  • con funzione di interruttore di accensione/spena della rete

Parametro tecnico





Modello BTLA-PMA060-A012-HL
Parametri della rete a flusso alternativo
Sistema di cablaggio Sistema a tre fasi e cinque fili
Voltaggio nominale AC380V
Potenza nominale 60 kW
Intervallo di tensione AC380V±15%
Intervallo di corrente ± 91A
Frequenza nominale 50 Hz/60 Hz
Intervallo di frequenza 50/60Hz±5Hz
PF ± 1
Contenuto armonico di THDi ≤ 3%
Parametri del lato CA fuori rete
Voltaggio nominale 380Vac
Intervallo di tensione 380Vac±15%
Precisione della tensione ≤ 1%
Frequenza di uscita 50/60Hz±5Hz
THDu ≤ 3%
Parametro laterale di corrente continua
intervallo di tensione 50Vdc 950Vdc
Intervallo di corrente ± 140A
Errore di tensione ≤ 1%
Precisione della tensione stabilizzata ≤ 1%
Errore corrente ≤ 1%
Precisione di corrente stabilizzata ≤ 1%
Caratteristiche di base
Interruttore fuori rete/connesso alla rete Impianto interno
Capacità di avvio AC e DC Sostegno
Tempo di commutazione avanti e indietro < 10 ms
Efficienza massima 960,5%
capacità di sovraccarico 1.1 volte ≥ 10min, 1,2 volte ≥ 1min
Tempo di commutazione fuori rete/connesso alla rete < 10 ms
Temperatura di funzionamento -20°C+45°C (superiore a +45°C)
Umidità di lavoro ≤95%RH,senza condensazione
temperatura di conservazione -40°C+55°C
Umidità di stoccaggio 0 ~ 95%RH
Metodo di raffreddamento raffreddamento ad aria forzata intelligente
Altezza 3000 metri
Comunicazione RS485*1, CAN*2, LAN*1
Protezione delle isole Sostegno
Caratteristica protettiva Protezione di sicurezza multipla, protezione contro le tensioni di CA e CC, protezione contro le correnti, protezione contro i cortocircuiti, protezione contro la corrente continua, protezione contro la sequenza di fasi CA,protezione da temperature superiori, rilevamento di anomalie del ventilatore, ecc.
Livello di protezione IP20
Noise < 70 dB
Peso 32 kg
Dimensioni (H*W*D) 129*443*470mm

Tutte le prestazioni e i parametri devono essere confermati dal nostro dipartimento tecnico.
