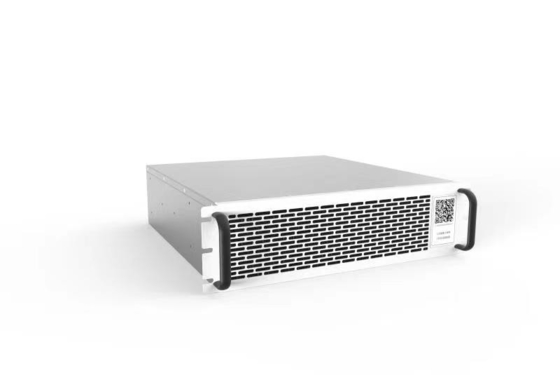

Modulo di alimentazione a corrente continua alternata bidirezionale da 100 kW per sistemi di microgrid e di accumulo di energia

Dettagli del prodotto
Luogo di origine: Cina
Marca: ANE
Numero di modello: PMA100-A011-H
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5
Prezzo: Exwork: 4,000~7,000 USD
Imballaggi particolari: Scatola di legno
Tempi di consegna: 45 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 2000 al mese

Informazione dettagliata

Luogo di origine Cina Marca ANE
Numero di modello PMA100-A011-H Sistema di Wiringm: Sistema a cinque vie trifase
Tensione nominale: AC380V/400V Potenza nominale: 100 kW
Intervallo di tensione: AC380V±15% Gamma corrente: ±147A
Frequenza nominale: 50 Hz/60 Hz Intervallo di tensione: DC680V~DC1000V
Errore di tensione: ≤1% Errore corrente: ≤1%
Fuori griglia/commutatore collegato a griglia: incorporato Tempo di commutazione di andata ed inverso: <10ms>
Fuori griglia/tempo di commutazione collegato a griglia: <10ms> Efficienza di punta: 980,8%

Descrizione di prodotto

Modulo di alimentazione bi-direzionale AC / DC da 100 kW per sistemi di accumulo di energia e microgrid

Modulo di alimentazione a corrente continua alternata bidirezionale da 100 kW per sistemi di microgrid e di accumulo di energia 0
Prodotto Introduzione

Questo convertitore bidirezionale AC/DC di stoccaggio dell'energia adotta un design modulare, un algoritmo di controllo avanzato per realizzare il parallelo multi-macchina e ha una funzione di compensazione di potenza reattiva.La serie di prodotti ha funzioni di monitoraggio locale e di programmazione remota del sistema EMS, con un'eccellente capacità di adattamento al carico e adattabilità alla rete elettrica, allo stesso tempo, la progettazione indipendente dei condotti d'aria lo rende in grado di far fronte efficacemente a una varietà di ambienti di applicazione complessi,il sistema è più sicuro, affidabile, economica e adattabile all'ambiente.



Caratteristiche

Alta efficienza

  • Il valore di PF è 0,99 sul lato AC, migliora la capacità di carico
  • La nostra tecnologia brevettata è stata adottata per realizzare il flusso bidirezionale di energia
  • ¢ Alta risposta dinamica, tempo di commutazione a pieno carico fino a 10 ms
  • L'output di un'ampia gamma di tensione, alta precisione, risposta dinamica rapida

Sicurezza

  • ¢Ampio intervallo di temperatura di lavoro: - 20 °C ~ + 45 °C
  • ¢La tecnologia parallela a scaglie, riduce la corrente ondulatoria
  • Protezione di sicurezza multipla, protezione da sovra/sotto tensione d'ingresso, connessione anti-inversione di uscita, protezione da corto circuito, protezione da sovra-temperatura, rilevamento anomalie del ventilatore, ecc.

Intelligenza

  • Tecnologia di controllo intelligente multidimensionale del ventilatore, che riduce il consumo di energia e il rumore
  • ¢DSP progetta e realizza il controllo digitale completo
  • Perdite di attesa basse
  • L'interfaccia esterna è ricca, collaborando con l'accesso al trasformatore di isolamento

Comodo

  • ¢Costruzione modulare, facile da mantenere e compatibile con l'espansione parallela
  • ¢Alta densità di potenza, piccolo volume, peso leggero
  • “Con funzione di interruttore di accensione/spena della rete

Parametro tecnico

Modulo di conversione bidirezionale AC / DC da 100 kW

Modello PMA100-A011-H
Parametri della rete a flusso alternativo
Sistema di cablaggio Sistema a tre fasi e cinque fili
Voltaggio nominale AC380V
Potenza nominale 100 kW
Intervallo di tensione AC380V±15%
Intervallo di corrente ±151A
Frequenza nominale 50 Hz/60 Hz
Intervallo di frequenza 50/60Hz±5Hz
PF 0.99
Contenuto armonico di THDi ≤ 5%
Parametri del lato CA fuori rete
Voltaggio nominale 380Vac
Intervallo di tensione 380Vac±15%
Precisione della tensione ≤ 1%
Frequenza di uscita 50/60Hz±5Hz
THDu carico della linea ≤ 2%
Parametro laterale di corrente continua
intervallo di tensione DC680V~DC1000V
Intervallo di corrente ± 147A
Errore di tensione ≤ 1%
Precisione della tensione stabilizzata ≤ 1%
Errore corrente ≤ 1%
Precisione di corrente stabilizzata ≤ 1%
Caratteristiche di base
Interruttore fuori rete/connesso alla rete Impianto interno
Capacità di avvio AC e DC Sostegno
Tempo di commutazione avanti e indietro < 10 ms
Efficienza massima 980,8%
capacità di sovraccarico 1.1 volte ≥ 10min, 1,2 volte ≥ 1min
Tempo di commutazione fuori rete/connesso alla rete < 10 ms
Temperatura di funzionamento -20°C+45°C (superiore a +45°C)
Umidità di lavoro ≤95%RH,senza condensazione
temperatura di conservazione -40°C+55°C
Umidità di stoccaggio 0 ~ 95%RH
Metodo di raffreddamento raffreddamento ad aria forzata intelligente
Altezza 3000 metri
Comunicazione RS485*1, CAN*2, LAN*1
Protezione delle isole Sostegno
Caratteristica protettiva Protezione di sicurezza multipla, protezione contro le tensioni di CA e CC, protezione contro le correnti, protezione contro i cortocircuiti, protezione contro la corrente continua, protezione contro la sequenza di fasi CA,protezione da temperature superiori, rilevamento di anomalie del ventilatore, ecc.
Livello di protezione IP20
Noise < 70 dB
Peso 40 kg
Dimensioni (H*W*D) 129*443*500mm

































































































































Tutte le prestazioni e i parametri devono essere confermati dal nostro dipartimento tecnico.
