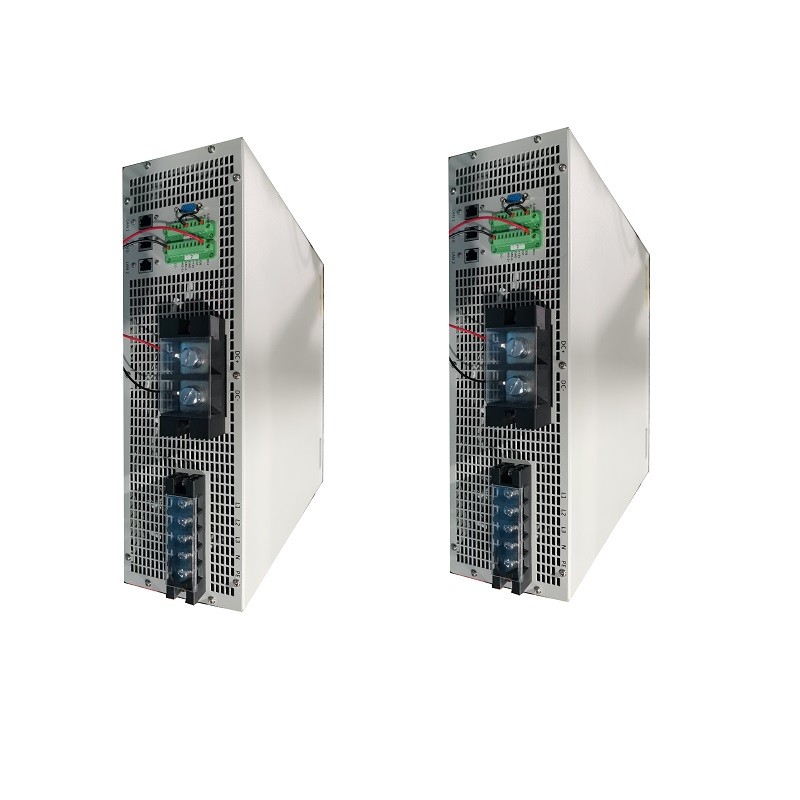

Funzione di commutazione bidirezionale AC DC Off-Grid/Grid-Connected

Dettagli del prodotto
Luogo di origine: Cina
Marca: ANE
Certificazione: CE,IEC 50549
Numero di modello: PMA030-A011-H
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10
Prezzo: FOB: 2,000 USD~5,000 USD
Imballaggi particolari: Cartucce
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 20000 al mese

Informazione dettagliata

Luogo di origine Cina Marca ANE
Certificazione CE,IEC 50549 Numero di modello PMA030-A011-H
Potenza nominale: 30 kW Potere massimo: 33KW
Tensione nominale: AC380V Intervallo di tensione: AC380V±15%
Gamma di tensione (BAT+/-): DC50V~DC950V Gamma di tensione (DC+/-): DC680V~ DC1000V
Tensione nominale (BAT+/-): DC300V Trasformatore di isolamento: Sostegno
CA e CC che iniziano capacità: Sostegno Tempo di commutazione di andata ed inverso: <10ms>
Efficienza: ≥ 95% Tempo medio fra guasto (MTBF): ore >100000
Temperatura di funzionamento: -20℃~+45℃ (sopra potere di +50℃ che riduce le imposte) Umidità di lavoro: ≤95%RH, nessuna condensazione
Temperatura di conservazione: -40℃~+55℃ Metodo di raffreddamento: Raffreddamento ad aria forzata intelligente
Altezza: <3000m> Comunicazione: RS485, LATTA, Ethernet, contatto a secco
Livello di protezione: IP20 rumore: <70db
Dimensione (H*W*D): 129*436*470mm

Descrizione di prodotto

Modulo di alimentazione bidirezionale AC DC da 30 kW per la microgrid e il sistema di stoccaggio dell'energia.

Descrizione del prodotto



Il modulo ANE da 30 kW è un modulo bidirezionale CA-CC appositamente sviluppato per le apparecchiature di prova delle batterie e per la microrete e il sistema di stoccaggio dell'energia, l'alimentazione analogica CA-CC, il carico elettronico di feedback,apparecchiature di carica-scarica per veicoli elettrici e apparecchiature di stoccaggio dell'energia, che adotta l'ultima progettazione hardware ottimizzata, algoritmo di controllo avanzato e processo di produzione avanzato.Compatibile con quasi tutti i requisiti di ricarica e scarica delle apparecchiature di stoccaggio dell'energiaQuesto modulo ha i vantaggi di un'ampia gamma di potenza costante, un'eccellente capacità di corrente costante a bassa tensione, un'elevata efficienza ponderata in tutta la gamma di potenza,ampio intervallo di temperatura limite di lavoro, e un consumo energetico minimo in standby, ecc. Il funzionamento del sistema è più sicuro, più affidabile, più economico e più adattabile all'ambiente.



Caratteristiche
Funzione di commutazione fuori rete/connessa alla rete, risposta dinamica elevata e tempo di commutazione a pieno carico di 10 ms, protezione da isolamento regolabile,funzionamento avanzato-indietro intelligente per migliorare l'affidabilità del sistema. Molteplici modalità accettabili, voltage costante, corrente, resistenza e potenza.il modulo di potenza bidirezionale può simulare una varietà di curve caratteristiche di alimentazione e carico.

Inoltre, è facile espandere la capacità con modulare disegnabile. corrente armonica bassa, fattore di potenza elevato, e intelligenti di rete collegata funzionamento può migliorare efficacemente la qualità della rete elettrica.

  • Impostare le caratteristiche della funzione di carico elettronico bidirezionale di alimentazione in corrente continua e di feedback in un unico interruttore senza soluzione di continuità di alimentazione e carico, con funzionamento intelligente avanti e indietro;
  • Ampia gamma di tensione di uscita: 50Vdc ~ 950Vdc, alta precisione e risposta dinamica rapida;
  • La progettazione intelligente DSP consente il controllo digitale completo del modulo di conversione di accumulo di energia e determina l'elevata affidabilità del controllo;
  • Controllo del funzionamento su schermo sensoriale, semplice e intuitivo;
  • Protezione multipla della sicurezza, protezione contro la tensione di ingresso e sotto tensione, protezione contro la connessione inversa di uscita, protezione contro il cortocircuito, protezione contro la temperatura, rilevamento delle anomalie dei condotti d'aria,ecc.


Parametro tecnico

Modello PMA030-A011-H
Parametri di connessione di rete laterale CA
Voltaggio nominale AC380V
Potenza nominale 30 kW
Potenza massima 33 kW
Intervallo di tensione AC380V±15%
Intervallo di corrente ± 45A
Frequenza nominale 50 Hz/60 Hz
Intervallo regolabile del fattore di potenza - 0,99 a 0.99
Componente di corrente continua ≤ 0,5%
Contenuto armonico di THDi ≤ 3%
Parametri del lato CA fuori rete
Voltaggio nominale AC380V
Frequenza nominale 50 Hz/60 Hz
Precisione della tensione stabilizzata ≤ 1%
Intervallo di regolazione della tensione AC380V±15%
Fattore di potenza > 0.99
Contenuto armonico di THDu ≤ 3%
Componente DC di tensione di uscita ≤ 0,5%
Intervallo di transizione della tensione ≤ 1%, carico cambiato dal 20% al 100%
Capacità di carico squilibrata 100%
Sbilanciamento in tre fasi ≤ 2%,Tempo breve non superiore al 4%
Parametri laterali in CC
Intervallo di tensione ((BAT+/-) DC50V~DC950V
Intervallo di tensione (DC+/-) DC680V~DC1000V
Tensione nominale ((BAT+/-) DC300V
Corrente nominale (BAT+/-) 100A
Intervallo di corrente ± 100A
Errore di tensione ± 1%
Errore corrente ± 1%
Limitazione della tensione Sostegno
Limitazione della corrente Sostegno
Potenza nominale 30 kW
Potenza massima 33 kW
Caratteristiche di base
Capacità di avvio AC e DC Sostegno
Tempo di commutazione avanti e indietro < 10 ms
l'efficacia ≥ 95%
Consumo di potenza in standby < 30 W
Tempo medio tra fallimenti (MTBF) >100000 ore
Temperatura di funzionamento -20°C+45°C (superiore a +45°C)
Umidità di lavoro ≤95%RH,senza condensazione
temperatura di conservazione -40°C+55°C
Umidità di stoccaggio 0 ~ 95%RH
Metodo di raffreddamento raffreddamento forzato ad aria
Altezza 3000 metri
Comunicazione RS485, CAN, Ethernet: contatto a secco.
Livello di protezione IP20
Noise < 70 dB
Peso 26 kg
Dimensioni (H*W*D) 129*436*470mm



Di noi:

SINY NEW ENERGY CO., LTD è una società innovativa focalizzata sullo sviluppo, la produzione e la vendita di prodotti PCS nel settore dello stoccaggio dell'energia e della tecnologia Internet dell'energia.e si impegna a fornire soluzioni applicative avanzate per l'industria dell'energia, le imprese industriali e commerciali e l'industria delle nuove energie, aiutando gli utenti a risolvere i principali problemi del settore e migliorando i benefici economici per le imprese.LTD è stata fondata nel 2015, come centro di ricerca e sviluppo della società, situato nella zona di sviluppo industriale ad alta tecnologia di Xi'an.
