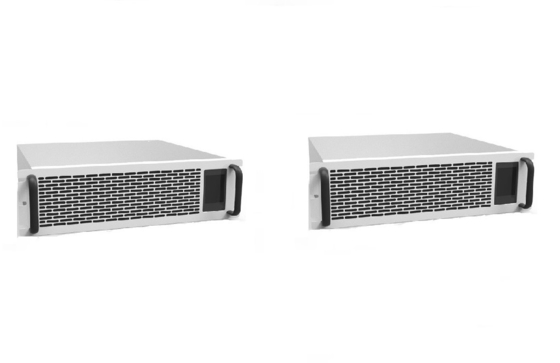

DPS ((18kW) 10Vdc-450Vdc Alta frequenza isolato modulo di conversione bidirezionale AC DC per apparecchiature di prova delle batterie
Un'intelligente operazione avanti e indietro può soddisfare la trasformazione di energia bidirezionale, con isolamento ad alta frequenza e una maggiore sicurezza.il modulo di conversione bidirezionale dotato di funzione di commutazione in rete/fuori rete, e il tempo di commutazione sarà inferiore a 10ms, che si applica in più occasioni.l'alimentazione bidirezionale isolata HF è appositamente sviluppata per apparecchiature di prova delle batterie al litio, alimentatori analogici a corrente alternata e continua, carico elettronico a feedback, apparecchiature di ricarica e scarica dei veicoli elettrici e apparecchiature di stoccaggio dell'energia.
Parametro tecnico
Parametri laterali CA
| |
|
BTLA-MTS018-180M-01 |
- Potenza di ingresso nominale
|
|
18 kW |
| cablaggio |
|
Sistema a cinque fili a tre fasi |
| intervallo di tensione |
|
380Vac±15% |
| Frequenza e gamma nominali |
45 ∼ 65 Hz ((Rete di alimentazione adattabile 50/60 Hz) |
| Intervallo di regolazione del fattore di potenza |
± 1 |
| THDi |
≤ 5% |
Parametri laterali in CC
| |
|
BTLA-MTS018-180M-01 |
|
|
|
100 Vdc |
|
|
|
180A |
| Intervallo di tensione |
|
10Vdc-450Vdc |
| Intervallo di corrente |
|
± 180A |
| Precisione della tensione |
00,1% F.S. |
|
|
00,1% F.S. |
| Limitazione della tensione |
- Sì, sì. |
- Limitazione della corrente
|
- Sì, sì. |
Caratteristiche di base
| |
Descrizione |
| Funzione di avvio AC/DC |
- Sì, sì. |
| Cambiare il tempo avanti e indietro |
≤ 10 ms |
|
|
92% |
| S*W*D |
131*465*510 mm |
|
|
26 kg |
Condizioni ambientali
- Intervallo di temperatura di funzionamento
|
°C |
-20°C~+45°C |
|
- Intervallo di umidità di lavoro
|
% RH |
< + 95 |
Umidità relativa, non condensante |
| Temperatura di conservazione |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Umidità relativa, non condensante |
- Modalità di raffreddamento
|
- |
- raffreddamento forzato ad aria
|
|
|
|
m |
3000 |
|
|
|
- |
IP20 |
|
|
|
dB |
< 70 |
|
Comunicazione
| Modalità di comunicazione |
- |
- CAN, RS485, Ethernet, contatto a secco
|
|
| Segnalazione |
- |
Diversi segnali di protezione, segnali di tensione e di corrente |
|
| Segnale di ricezione |
- |
Su e fuori segnale |
|
|
Caratteristiche
- Trasferimento di energia bidirezionale, interruttore senza soluzione di continuità a quadrante trasversale;
- Ampia gamma di tensione di uscita, alta precisione, risposta dinamica rapida;
- Isolamento ad alta frequenza, maggiore sicurezza;
- Protezione di sicurezza multipla, protezione da sovra-/sotto-tensione di ingresso, connessione di uscita contro inversione, protezione da cortocircuito, protezione da sovra-temperatura, rilevamento anomalo del condotto del vento, ecc.;
- Progettazione modulare, facile manutenzione, supporto all'espansione della capacità parallela;
- Temperatura di ampio raggio -20°C-45°C;
- Equipaggiati con funzione di commutazione in rete/fuori rete;
